Rundstangen, vorgedreht / geschält

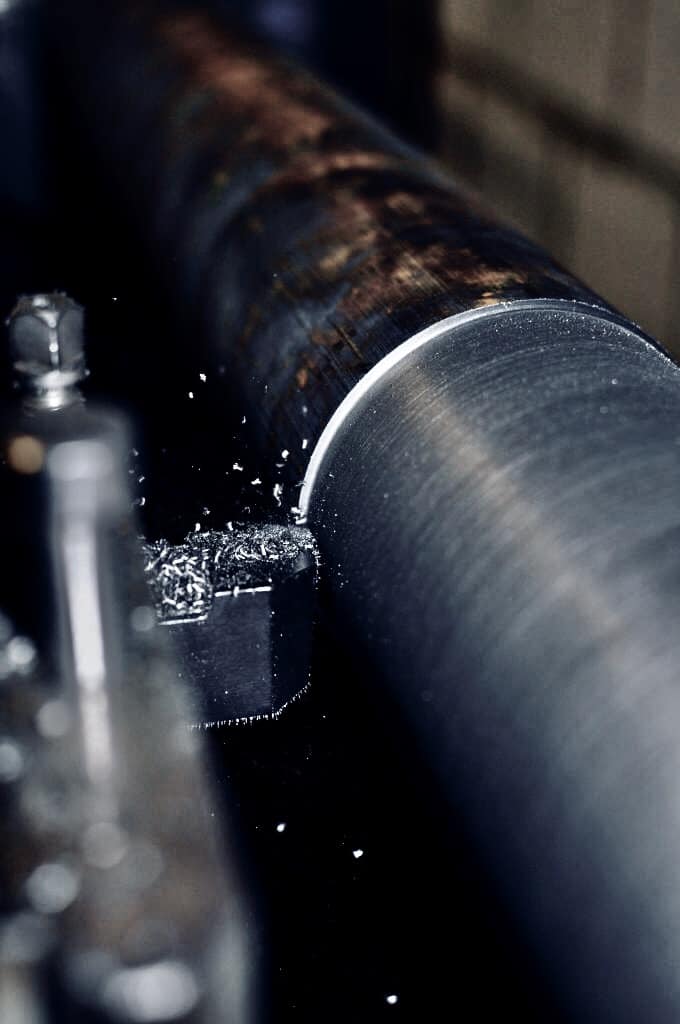

Gedreht oder geschält, einsatzfertig vorbearbeitet – aus Gusseisen mit Lamellen- und Kugelgraphit, gemäß DIN EN 16482. Nachfolgend unsere Bearbeitungsmöglichkeiten, die lieferbaren Abmessungen sowie die allgemeinen technischen Angaben zu Bearbeitungszugabe, Toleranzen, Geradheit, Ovalität/Wölbung und Festigkeit.
Bearbeitungsmöglichkeiten
Lieferbare Abmessungen Durchmesser in mm, alle vier Werkstoffe durchgehend verfügbar
Weitere Werkstoffausführungen auf Anfrage lieferbar in EN-GJL-150C (5.1102), EN-GJS-400-18C-LT (5.3123), EN-GJS-400-18C-RT (5.3124) und EN-GJS-700-2C (5.3303). Nicht aufgeführte Zwischenmaße innerhalb der Drehkapazität (45–1.003 mm) sind auf Anfrage lieferbar.
| Ø mm | GG 25 | GGG 40 | GGG 50 | GGG 60 |
|---|---|---|---|---|
| 423 | ||||
| 433 | ||||
| 443 | ||||
| 453 | ||||
| 463 | ||||
| 473 | ||||
| 483 | ||||
| 493 | ||||
| 503 | ||||
| 513 | ||||
| 523 | ||||
| 533 |
| Ø mm | GG 25 | GGG 40 | GGG 50 | GGG 60 |
|---|---|---|---|---|
| 543 | ||||
| 553 | ||||
| 563 | ||||
| 573 | ||||
| 583 | ||||
| 593 | ||||
| 603 | ||||
| 613 | ||||
| 623 | ||||
| 633 | ||||
| 643 |
Aufgeführte Abmessungen stellen die Liefermöglichkeiten dar, nicht die Abbildung des aktuellen Lagerbestandes. Verfügbarkeiten bitte anfragen. Standardlängen ca. 1.000 mm | 2.000 mm | 3.000 mm.
Mindestbearbeitungszugabe bezogen auf Radius bzw. halbe Strangbreite, nach DIN EN 16482
| Lamellengraphit · GG 25 | ||
|---|---|---|
| Ø mm | kreisförmig mm | rechteckig mm |
| 20 – 50 | 2,0 | 2,5 |
| 50 – 100 | 3,0 | 3,5 |
| 100 – 200 | 4,0 | 4,5 |
| 200 – 300 | 6,0 | 6,5 |
| 300 – 400 | 7,0 | 7,5 |
| 400 – 500 | 9,0 | 9,5 |
| 500 – 650 | 11,0 | 11,5 |
| Kugelgraphit · GGG 40 / 50 / 60 | ||
|---|---|---|
| Ø mm | kreisförmig mm | rechteckig mm |
| 20 – 50 | 3,0 | 3,5 |
| 50 – 100 | 4,0 | 4,5 |
| 100 – 200 | 5,0 | 5,5 |
| 200 – 300 | 7,0 | 7,5 |
| 300 – 400 | 8,0 | 8,5 |
| 400 – 500 | 10,0 | 10,5 |
| 500 – 650 | 12,0 | 12,5 |
Bei rechteckigen Gussstücken ist die Breite das längste Maß des Querschnitts. Die Bearbeitungszugabe bezieht sich auf den Radius bzw. die halbe Breite des Stranges. Für vorgedrehtes bzw. geschältes Material ist das Aufmaß entsprechend bereits reduziert; eine feste Aufmaß-Angabe in mm nennt das Lieferprogramm dafür nicht.
Abmessungstoleranzen, Geradheit, Ovalität identisch für Lamellen- und Kugelgraphit
> 100 – 150 mm: ± 1,5 mm
> 150 – 300 mm: ± 2,0 mm
> 300 mm: ± 3,0 mm
2.000 mm Länge: 4,0 mm / 6,0 mm
3.000 mm Länge: 6,0 mm / 9,0 mm
50 – 100 mm: 1 mm
100 – 200 mm: 2 mm
200 – 300 mm: 4 mm
> 300 mm: 5 mm, darüber nach Absprache
Zugfestigkeit / Brinellhärte
| GG 25 · EN-GJL-250 C | |||
|---|---|---|---|
| Ø mm | Rm min. MPa | HBW | |
| 20 – 50 | 195 | 170 – 240 | |
| 50 – 100 | 180 | ||
| 100 – 200 | 165 | ||
| 200 – 400 | 155 | ||
| GGG 40 / 50 / 60 · Kugelgraphit | ||||
|---|---|---|---|---|
| Werkstoff | Ø mm | Rp0,2 MPa | Rm MPa | HBW |
| GGG 40 | 20–60 | 250 | 400 | 130–180 |
| 60–120 | 250 | 390 | ||
| 120–400 | 240 | 370 | ||
| GGG 50 | 20–60 | 320 | 500 | 150–240 |
| 60–120 | 300 | 450 | ||
| 120–400 | 290 | 420 | ||
| GGG 60 | 20–60 | 370 | 600 | 200–290 |
| 60–120 | 360 | 600 | ||
| 120–400 | 340 | 440 | ||
Dehngrenze Rp0,2, Zugfestigkeit Rm und Brinellhärte HBW jeweils Mindestwerte nach DIN EN 16482. Qualitätsmanagement zertifiziert nach DIN EN ISO 9001:2015, Lieferungen mit Abnahmen nach DNV, Lloyds Register und ABS sowie Prüfzeugnissen nach DIN EN 10204 möglich.
